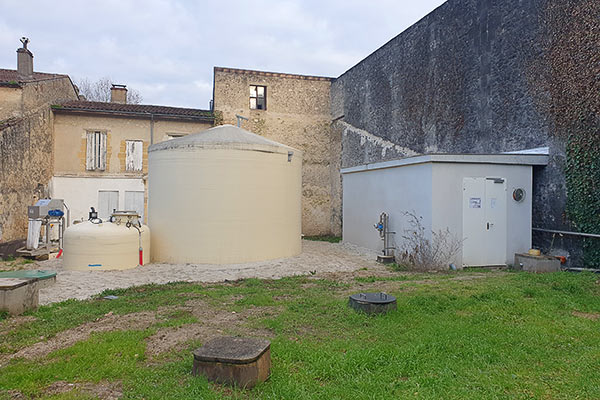

Station de prétraitement des effluents avec rejet dans le réseau communal

Cette installation comprend :

• un poste de relevage en polyester armé de fibre de verre pour collecter les effluents et les refouler dans le tamis rotatif,
• un tamis rotatif automatique en inox comprenant :
  • - un tambour avec une grille à fissures de 1mm,
  • - un système de raclage automatique,
• un bassin tampon enterré et préoxydé en polyester armé de fibre de verre,
• deux bassins de traitement de type SBR en polyester armé de fibre de verre équipés avec :
  • - un réseau d'aération muni de diffuseurs «fines bulles» en fond d'ouvrage,
  • - deux surpresseurs à lobes insonorisé fonctionnant l'un en secours de l'autre et implantés dans un local technique,
  • - une désodorisation par adsorption sur charbon actif en grain (CAG),
  • - une sonde de mesure de potentiel rédox pour asservir l'aération,
  • - un agitateur immergé sur barre de guidage,
  • - une sonde de mesure de niveau de type piézométrique,
  • - deux vannes motorisée pour le rejet des eaux chargées en MES puis pour l'eau traitée,
  • - une cuve de stockage des effluents traités avant rejet dans le réseau communal,
• une cuve de stockage des boues comprenant :
  • - une injection de polymères émulsion,
  • - une désodorisation par adsorption sur charbon actif en grain (CAG),
  • - un retour des eaux d'égouttures dans le poste de relevage de tête,
• un système d'autocontrôle sur l'eau traitée comprenant :
  • - une mesure de pH et température en continu,
  • - un débitmètre électromagnétique,
  • - un préleveur d'échantillon réfrigéré,
  • - un enregistreur de données avec envoi de rapport hebdomadaire,
  • - une armoire électrique de commande.

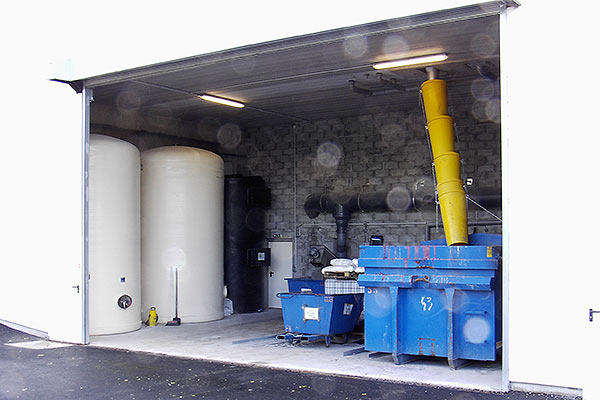

Station de prétraitement des effluents d'embouteillage avec rejet dans le réseau communal

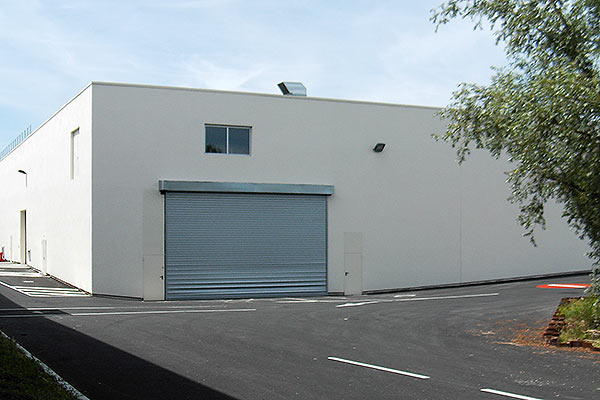

Cette station est entièrement implantée dans un bâtiment et comprend :

• une bâche de collecte des effluents de la mise en bouteille en polyester armé de fibre de verre comprenant :
  • - deux pompes immergées sur barre de guidage en inox,
  • - un jeu de clapet et vanne par pompe,
  • - un débitmètre électromagnétique avec électronique déporté,
  • - une mesure de niveau par sonde de type radar,
  • - un coffret de commande électrique,
• une cuve en polyéthylène faisant office de poste de relevage pour la collecte des effluents des vins mousseux comprenant :
  • - une pompe immergée,
  • - quatre poires de niveau,
  • - un débitmètre électromagnétique,
  • - un coffret de commande électrique,
• un poste de relevage en polyester armé de fibre de verre pour la collecte des effluents issus du chai de vrac comprenant :
  • - deux pompes immergées,
  • - un jeu de clapet et vanne par pompe,
  • - un débitmètre électromagnétique,
• un système de récupération des terres de filtration comprenant :
  • - un décanteur cylindro-conique une vanne pneumatique de vidange,
  • - un classificateur à sable avec vanne pneumatique,
• deux bassins tampon désodorisé en polyester armé de fibre de verre munis :
  • - d'une couverture plate en polyester,
  • - d'un réseau de préoxydation par bassin alimenté par un surpressseur à lobes,
  • - de deux pompes de surface pour alimenter le bassin d'aération,
  • - une sonde de mesure de niveau de type radar,
• un bassin d'aération en béton banché équipé avec :
  • - un dôme en polyester armé de fibre de verre,
  • - un réseau d'aération muni de diffuseurs «fines bulles»,
  • - deux surpresseurs à lobes insonorisé implantés dans un local technique,
  • - une sonde de mesure d'oxygène pour asservir l'aération,
  • - un agitateur immergé sur barre de guidage,
• un clarificateur statique en polyester armé de fibre de verre équipé avec :
  • - une canalisation de collecte des effluents traités,
  • - deux pompes de surface de recirculation des boues,
• un poste de relevage en polyester armé de fibre de verre de réception des eaux traitées pour les refouler dans le réseau communal comprenant :
  • - deux pompes immergées,
  • - un jeu de clapet et vanne par pompe,
  • - un débitmètre électromagnétique,
• une cuve de récupération des eaux traitées pour réutilisation pour le lavage de la station et la déshydratation des boues sur un combiné table d'égouttage presse à bandes (REUT, Réutilisation des Eaux Usées Traitées) comprenant :
  • - une pompe immergée dans le poste de relevage des eaux traitées,
  • - un filtre en ligne,
  • - deux cuves en polyester armé de fibre de verre pour le stockage de l'eau industrielle,
  • - une pompe de surface multicellulaire avec son ballon hydro pneumatique,
  • - un réseau de distribution,
• un système de déshydratation des boues excédentaires comprenant :
  • - un combiné compact table d'égouttage / presse à bandes,
  • - une pompe volumétrique d'alimentation avec son débitmètre électromagnétique,
  • - une préparation automatique de polymère émulsion,
  • - une goulotte de rejet des boues épaissies dans des bennes,
  • - un poste de collecte et refoulement des eaux d'égouttures dans les bassins tampon,
• un système d'autocontrôle sur l'eau traitée comprenant :
  • - une mesure de pH et température en continu,
  • - un débitmètre électromagnétique,
  • - un préleveur d'échantillon réfrigéré sur le poste de relevage des effluents issus du chai des vins mousseux, un sur le poste de relevage de collecte des effluents issus du chai des vins en vrac et un sur le poste de relevage des effluents traités,
  • - un enregistreur de données,
• une armoire électrique de commande,
• un système de désodorisation des bassins, du classificateur et des bennes à boues sur absorption sur charbon actif avec extracteur d'air.

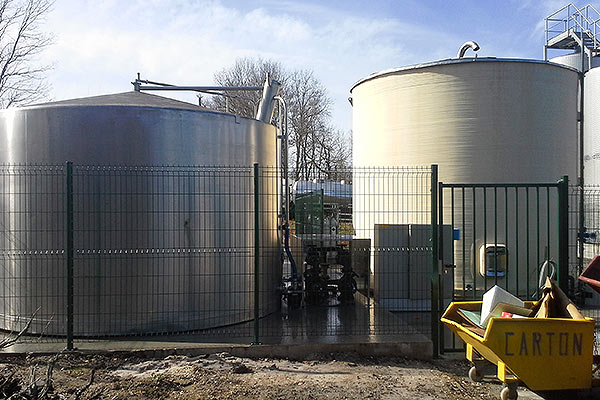

Station de prétraitement des effluents d'embouteillage avec rejet dans le réseau communal

Cette installation comprend :

• un canal de dessablage en béton banché,
• un poste de relevage en polyester armé de fibre de verre comprenant :
  • - deux pompes immergées sur barre de guidage avec des moteurs surclassés,
  • - un sonde de mesure de pH et de température,
  • - une mesure de niveau par sonde radar,
• un système de trie des effluents en fonction du pH comprenant :
  • - six vannes motorisées,
  • - trois cuves en inox de réception des effluents en fonction du pH,
  • - trois sonde de mesure de pH,
  • - deux pompes d'alimentation de la cuve de mélange,
• une cuve de réception des effluents avant rejet dans le réseau communal comprenant :
  • - une sonde de niveau piézométrique,
  • - une sonde de pH,
  • - une pompe volumétrique à lobes de rejet des effluents dans le réseau communal,
• un système d'autocontrôle comprenant :
  • - un débitmètre électromagnétique,
  • - un enregistreur de débit, pH et température en fonction du temps.

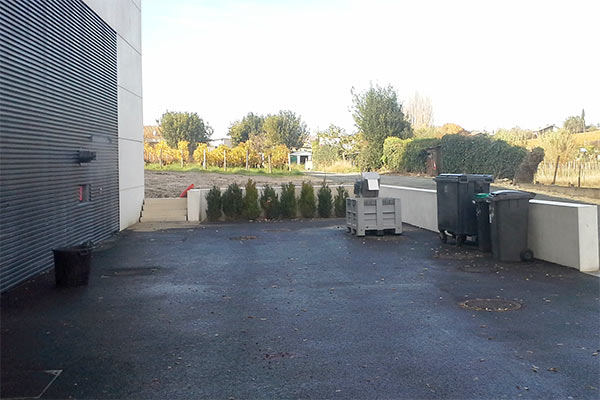

Station de prétraitement des effluents vinicoles avec rejet dans le réseau communal

Cette installation comprend :

• un poste de relevage équipé de :
  • - deux pompes à roue vortex,
  • - quatre poires de niveau,
  • - ensemble de clapet / vanne,
• un dégrilleur automatique au fil de l'eau en inox muni :
  • - un système de raclage et une grille à fissures de 1 mm (grille johnson),
  • - une poubelle de collecte des déchets,
• un bassin tampon enterré en polyester armé de fibre de verre équipé de :
  • - un hydro-éjecteur d'aération,
  • - deux pompes immergées montées sur barre de guidage,
  • - une mesure de niveau par sonde radar,

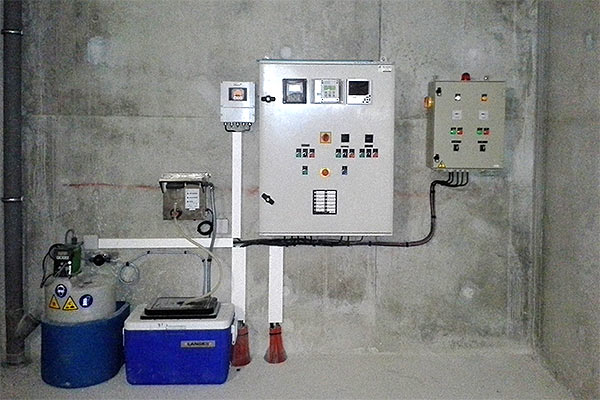

• un système d'autocontrôle sur l'eau prétraitée comprenant :
  • - une sonde de mesure de pH et de température,
  • - un débitmètre électromagnétique,
  • - un préleveur d'échantillon isotherme asservi au débit,
  • - un système d'enregistrement des données,
• une armoire électrique de commande implantée dans un local technique avec automate et IHM,
• un poste de relevage général de collecte des effluents vinicoles prétraités et des effluents domestiques équipé de :
  • - deux pompes à roue vortex,
  • - une sonde de niveau de type radar,
  • - ensemble de clapet / vanne.

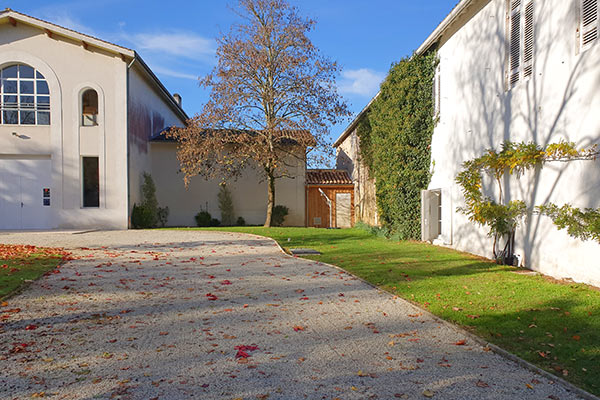

Station de prétraitement des effluents vinicoles avec rejet dans le réseau communal

Cette installation comprend :

• un panier de dégrillage en inox avec potence et treuil de levage,
• un poste de relevage équipé de :
  • - deux pompes à roue vortex,
  • - quatre poires de niveau,
  • - ensemble de clapet / vanne,
• un bassin tampon enterré en polyester armé de fibre de verre équipé de :
  • - un réseau de diffuseurs «moyennes bulles» alimenté par une soufflante d'aération,
  • - deux pompes immergées montées sur barre de guidage,
  • - une mesure de niveau par sonde radar,
• un système d'autocontrôle comprenant :
  • - une sonde de mesure de pH et de température,
  • - un débitmètre électromagnétique,
  • - un préleveur d'échantillon isotherme asservi au débit,
  • - un système d'enregistrement des données,
  • - une armoire électrique de commande implantée dans un local technique avec automate et IHM.
